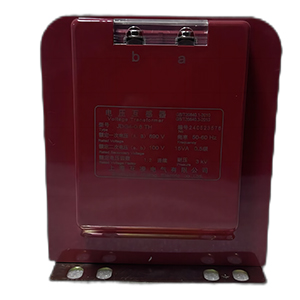

JDG4-0.8電壓互感器概述

JDG4-0.8電壓互感器為干式絕緣，雙線圈戶內型單相電壓互感器，供交流電壓50Hz-60Hz、1140V及以下電力線路中電壓電能測量及繼電保護使用。出線端標記：一次為A、X，ニ次為a、x。當一次有電壓時二次線圈不得短路，否則互感器將被燒毀同時滿足電氣隔離，確保人身和電器安全的重要設備。產品執(zhí)行GB 20840.2-2014互感器第2部分電流互感器和IEC 60044-1-2016電流互感器(EN)標準。

技術數據

1.準確度等級:0.5級 0.2級

2.額定頻率：50、60Hz

3.額定一次電壓(V)： 380V 400V 690V 1140V 800v 900v

4.額定二次電壓(V)：100V 220V 100√3 110√3  33.3v

5.額定負荷：5VA、COSφ=0.8 6,絕緣耐壓：3000V /1min

正常使用條件

1.環(huán)境溫度不高于+40℃,不低于-5℃；

2.海拔高度不超過1000米；

3.環(huán)境空氣的相對濕度的日平均值不超過90%；

4.安裝場所無明顯的灰塵、煙、腐蝕性氣體、蒸氣、或鹽的污染

圖紙

訂貨須知： 需要注明互感器型號、規(guī)格、額定變比、準確級及相對應的額定負荷或容量 若需特殊條件使用，請聯系我們，以便定制。
