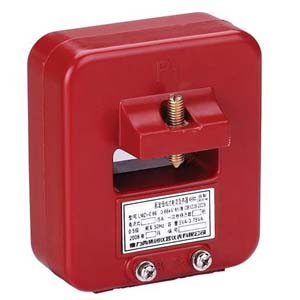

LMZ1-0.66電流互感器
產品詳情
LMZ1-0.66電流互感器概述
主要用于戶內，供額定電壓為0.66kV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用，產品為澆注式電流互感器，其安裝方法采用母排固定安裝方法。特征互感器為澆注絕緣母線式，鐵心上繞有二次繞組，下部有底座，供固定安裝之用
LMZ1-0.66電流互感器適用安裝
1、不能安裝在海拔高于1000米的；安裝地點要保持平直不要有劇烈振動及顛簸，安裝傾斜不要相差5度;
2、不能安裝在有爆炸及易燃的危險介質中，;最高溫度不要超過45最低不要低于零下5攝氏度;
3、最高溫度為+40。C時，空氣的相對濕度不超過50%; 在較低的溫度下可以允許有較高的相對濕度，最高不超過80%;
4、安裝爆炸及易燃的危險介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃(包括導電塵埃);
5、安裝地點不受陽光直接輻射，無雨雪侵襲及嚴重霉菌存在。

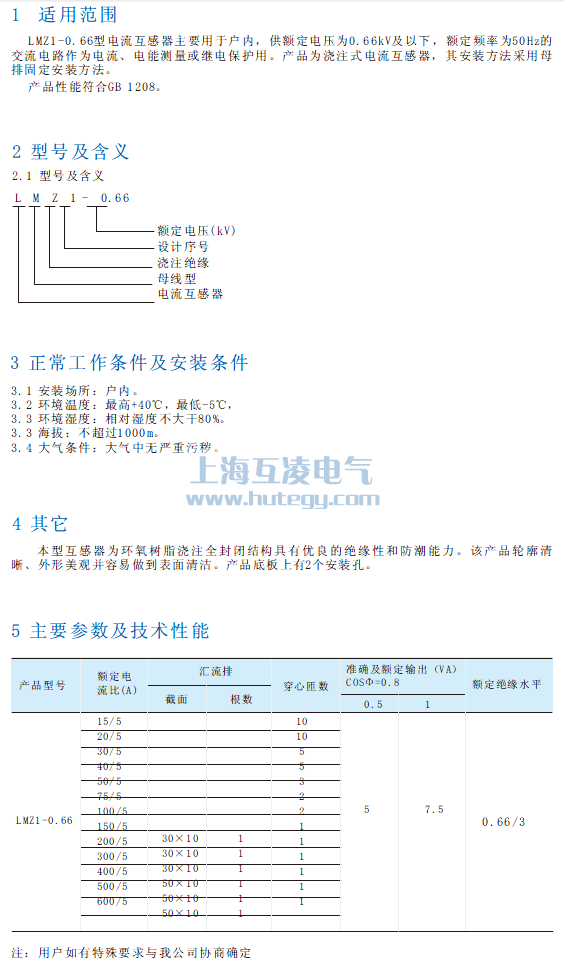

LMZ1-0.66電流互感器參數表
| 產品型號 | 額定電流比 | 匯流排 | 準確級及額定輸出(VA) | 穿心匝數 | 額定絕緣水平 | ||
| 截面 | 根數 | 0.5 | 1 | ||||
| LMZ-0.66 | 15/5 | 10X10 | / | 5 | 7.5 | 10 | 0.66/3 |
| 20/5 | / | / | 10 | ||||
| 30/5 | / | / | 5 | ||||
| 40/5 | / | / | 5 | ||||
| 50/5 | / | / | / | ||||
| 75/5 | / | / | 3 | ||||
| 100/5 | / | / | 2 | ||||
| 150/5 | 30X10 | 1 | 2 | ||||
| 200/5 | 30X10 | 1 | 1 | ||||
| 300/5 | 30X10 | 1 | 1 | ||||
| 400/5 | 30X10 | 1 | 1 | ||||
| 500/5 | 30X10 | 1 | 1 | ||||
| 600/5 | 30X10 | 1 | 1 | ||||
| LMZJ1-0.66 | 750/5 | 100X10 | 1-2 | 10 | 15 | 1 | 0.66/3 |

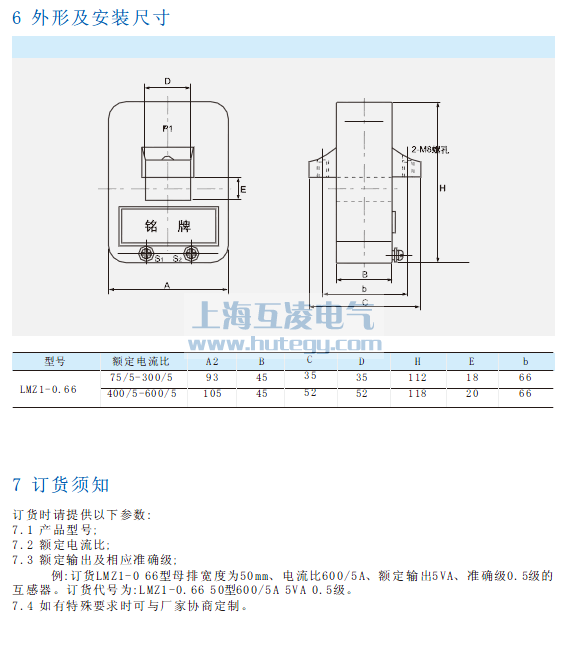

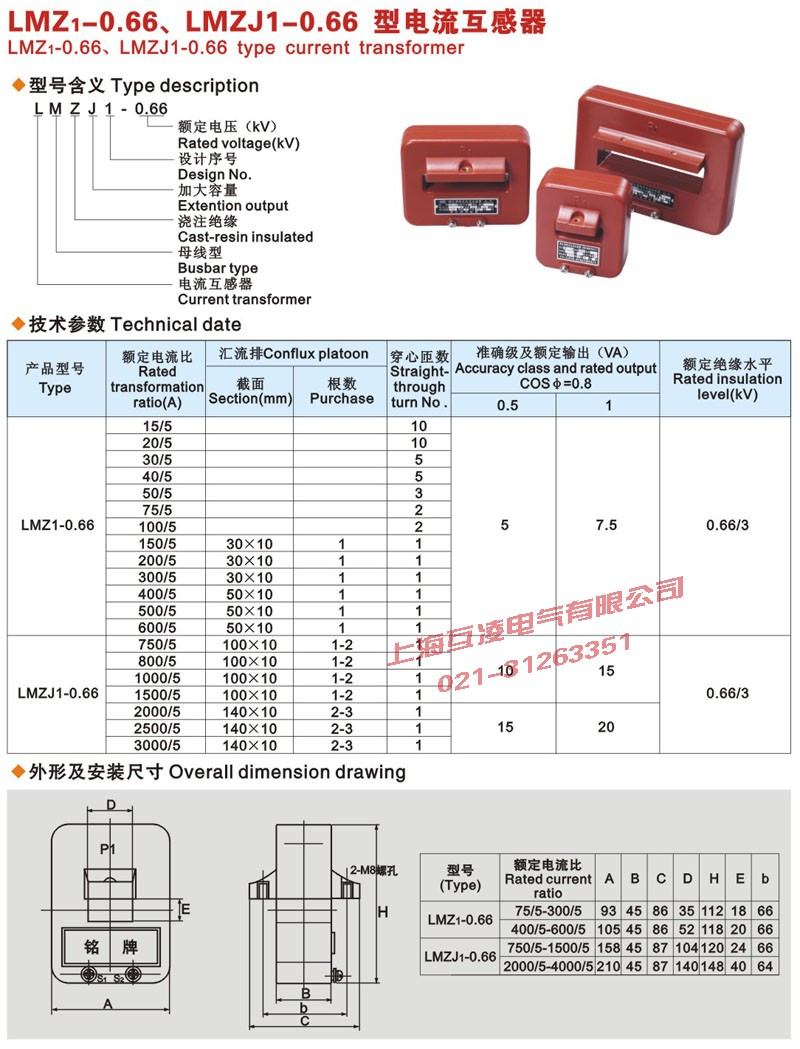

圖紙及接線圖
- 產品名稱：
LMZ1-0.66電流互感器
- 型號：
LMZ1-0.66
